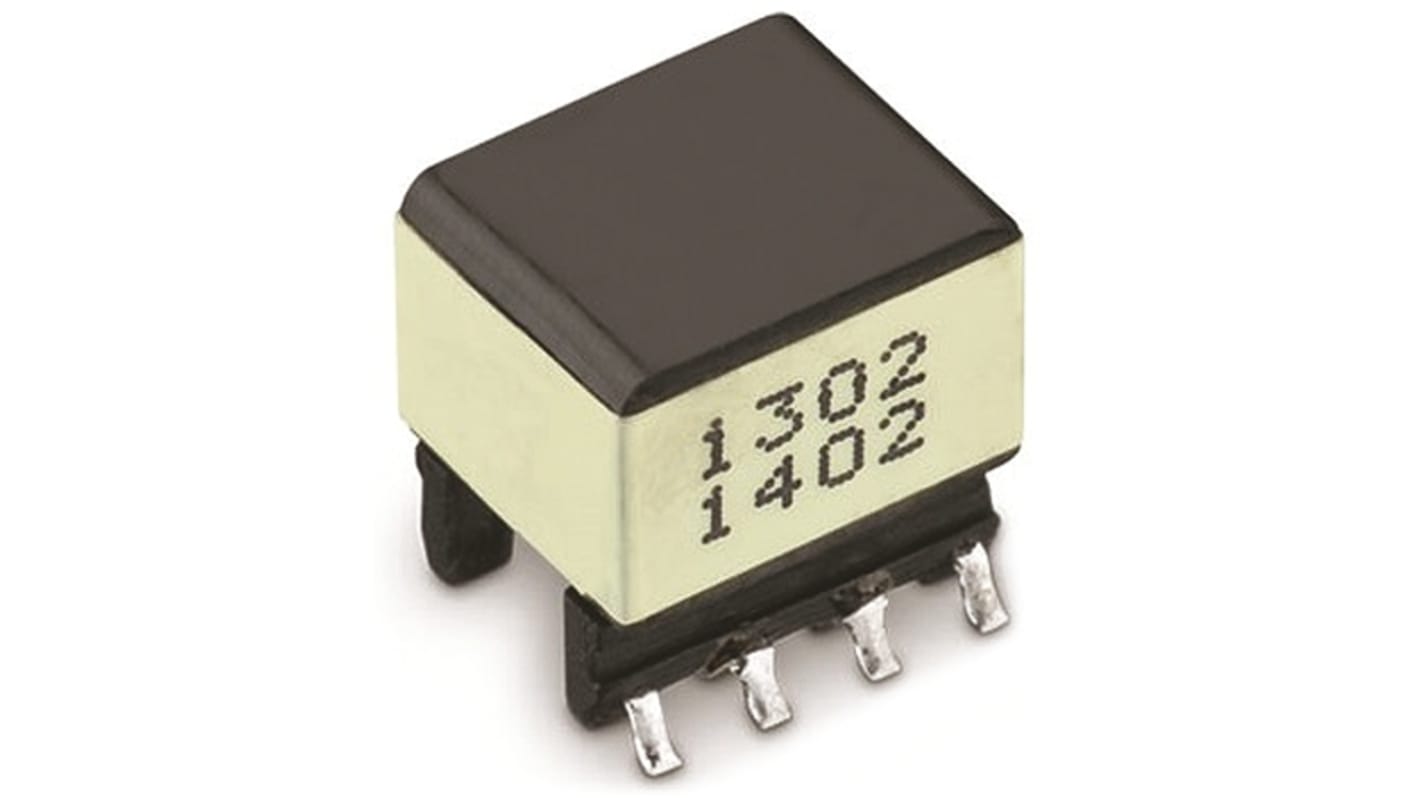

Wurth Elektronik Surface Pulse Transformer 2:1:1 Turns Ratio, 750 μH Prim. Inductance, 1.1Ω Prim. Resistance
- RS 제품 번호:
- 816-4947
- Distrelec 제품 번호:
- 301-90-016
- 제조사 부품 번호:
- 760301303
- 제조업체:
- Wurth Elektronik
본 이미지는 참조용이오니 재확인이 필요하시면 문의해주세요.
대량 구매 할인 기용 가능
Subtotal (1 unit)*
₩11,092.00
일시적 품절
- 2026년 8월 10일 부터 배송
더 자세한 내용이 필요하신가요? 필요한 수량을 입력하고 '배송일 확인'을 클릭하면 더 많은 재고 및 배송 세부정보를 확인하실 수 있습니다.
수량 | 한팩당 |
|---|---|
| 1 - 87 | ₩11,092.00 |
| 88 - 174 | ₩10,847.60 |
| 175 + | ₩10,603.20 |
* 참고 가격: 실제 구매가격과 다를 수 있습니다
- RS 제품 번호:
- 816-4947
- Distrelec 제품 번호:
- 301-90-016
- 제조사 부품 번호:
- 760301303
- 제조업체:
- Wurth Elektronik
사양
참조 문서
제정법과 컴플라이언스
제품 세부 사항
제품 정보를 선택해 유사 제품을 찾기
모두 선택 | 제품 정보 | 값 |
|---|---|---|
| 브랜드 | Wurth Elektronik | |
| Product Type | Pulse Transformer | |
| Primary Inductance | 750μH | |
| Primary DC Resistance | 1.1Ω | |
| Secondary DC Resistance | 700mΩ | |
| Turns Ratio | 2:1:1 | |
| Mount Type | Surface | |
| Leakage Inductance | 4μH | |
| Number of Pins | 8 | |
| Minimum Operating Temperature | -40°C | |
| Maximum Operating Temperature | 125°C | |
| Standards/Approvals | No | |
| Maximum Operating Frequency | 100kHz | |
| Width | 10.5 mm | |
| Length | 10.5mm | |
| Depth | 11mm | |
| Isolation Voltage | 2.5kV | |
| Termination Type | Solder | |
| 모두 선택 | ||
|---|---|---|
브랜드 Wurth Elektronik | ||
Product Type Pulse Transformer | ||
Primary Inductance 750μH | ||
Primary DC Resistance 1.1Ω | ||
Secondary DC Resistance 700mΩ | ||
Turns Ratio 2:1:1 | ||
Mount Type Surface | ||
Leakage Inductance 4μH | ||
Number of Pins 8 | ||
Minimum Operating Temperature -40°C | ||
Maximum Operating Temperature 125°C | ||
Standards/Approvals No | ||
Maximum Operating Frequency 100kHz | ||
Width 10.5 mm | ||
Length 10.5mm | ||
Depth 11mm | ||
Isolation Voltage 2.5kV | ||
Termination Type Solder | ||
- COO (Country of Origin):
- CN
Wurth Gate Drive Transformers - WE-GDTI series
Wurth WE-GDTI series high performance Gate Drive Transformers in a compact EP5 package, specifically designed for gate drive applications in energy-efficient Switch Mode Power Supplies. Available in six different turns ratios with one or two secondary windings, these gate drive transformers are also suitable for signal, power and Synchronous Flyback converter applications.
2500Vac test Voltage
Operating Voltage up to 250V
Gate Drive Transformers
