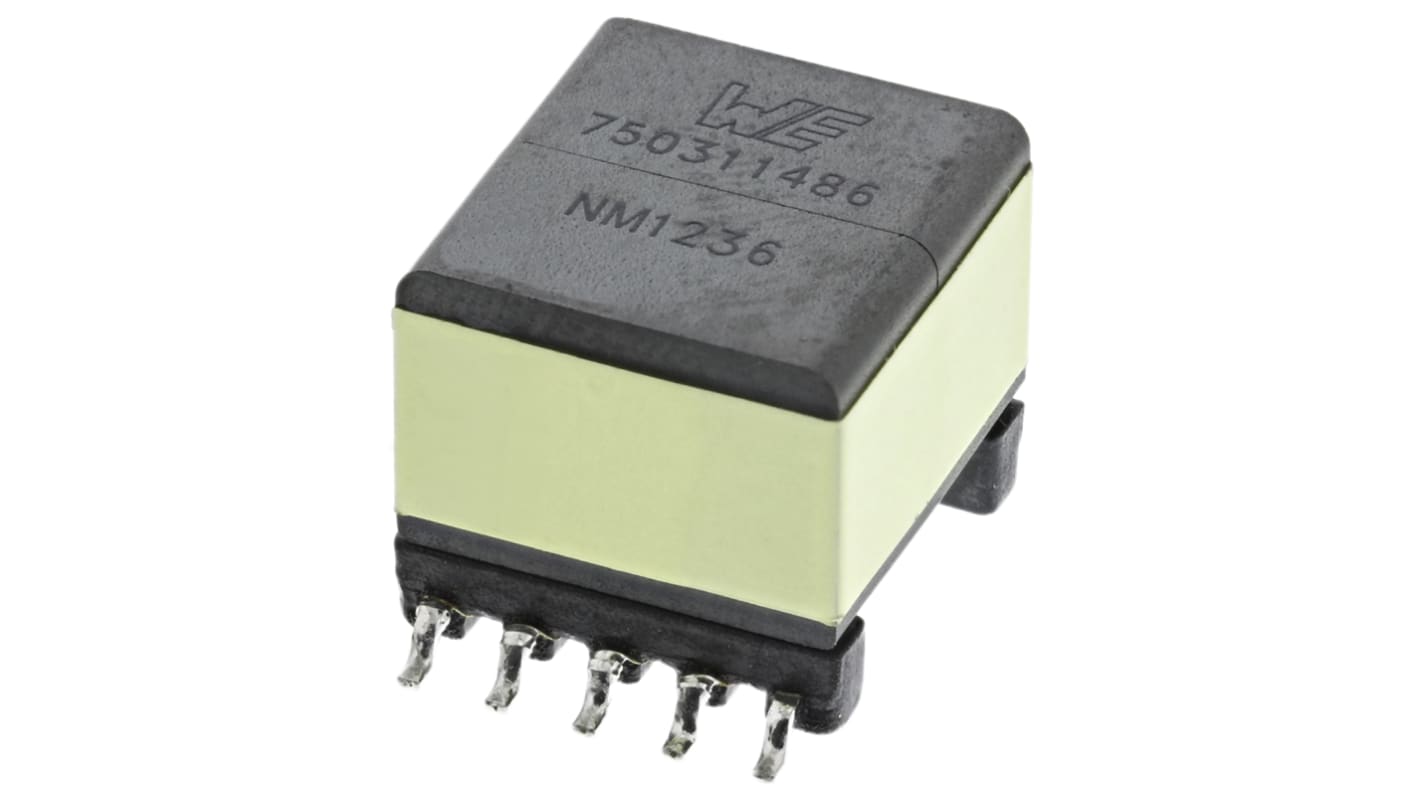

Wurth Elektronik Surface Pulse Transformer 1:10 Turns Ratio, 100 μH Prim. Inductance, 0.22Ω Prim. Resistance
- RS 제품 번호:
- 756-7409
- 제조사 부품 번호:
- 750311486
- 제조업체:
- Wurth Elektronik
본 이미지는 참조용이오니 재확인이 필요하시면 문의해주세요.
대량 구매 할인 받기
50개 더 담고 1% 할인 받기
View bulk pricing optionsSubtotal (1 unit)*
₩7,620.00
재고있음
- 추가로 2026년 11월 16일 부터 18 개 단위 배송
- 추가로 2026년 11월 23일 부터 31 개 단위 배송
더 자세한 내용이 필요하신가요? 필요한 수량을 입력하고 '배송일 확인'을 클릭하면 더 많은 재고 및 배송 세부정보를 확인하실 수 있습니다.
수량 | 한팩당 | 절감 |
|---|---|---|
| 1 - 49 | ₩7,620.00 | - |
| 50 - 99 | ₩7,540.00 | 1% |
| 100 + | ₩7,320.00 | 3% |
* 참고 가격: 실제 구매가격과 다를 수 있습니다
- RS 제품 번호:
- 756-7409
- 제조사 부품 번호:
- 750311486
- 제조업체:
- Wurth Elektronik
사양
참조 문서
제정법과 컴플라이언스
제품 세부 사항
제품 정보를 선택해 유사 제품을 찾기
모두 선택 | 제품 정보 | 값 |
|---|---|---|
| 브랜드 | Wurth Elektronik | |
| Primary Inductance | 100μH | |
| Product Type | Pulse Transformer | |
| Primary DC Resistance | 0.22Ω | |
| Secondary DC Resistance | 31Ω | |
| Turns Ratio | 1:10 | |
| Mount Type | Surface | |
| Leakage Inductance | 4.5μH | |
| Number of Pins | 10 | |
| Minimum Operating Temperature | -40°C | |
| Maximum Operating Temperature | 125°C | |
| Standards/Approvals | RoHS | |
| Width | 13.46mm | |
| Depth | 12.7mm | |
| Length | 17.75mm | |
| Series | WE‑FB | |
| Isolation Voltage | 2.5kV | |
| 모두 선택 | ||
|---|---|---|
브랜드 Wurth Elektronik | ||
Primary Inductance 100μH | ||
Product Type Pulse Transformer | ||
Primary DC Resistance 0.22Ω | ||
Secondary DC Resistance 31Ω | ||
Turns Ratio 1:10 | ||
Mount Type Surface | ||
Leakage Inductance 4.5μH | ||
Number of Pins 10 | ||
Minimum Operating Temperature -40°C | ||
Maximum Operating Temperature 125°C | ||
Standards/Approvals RoHS | ||
Width 13.46mm | ||
Depth 12.7mm | ||
Length 17.75mm | ||
Series WE‑FB | ||
Isolation Voltage 2.5kV | ||
Wurth Flyback Transformers
Designed specifically for DC-DC convertors and offline PWM switching regulators
The transformer is much smaller than a normal mains transformer for the same power rating due to the high operating frequency
