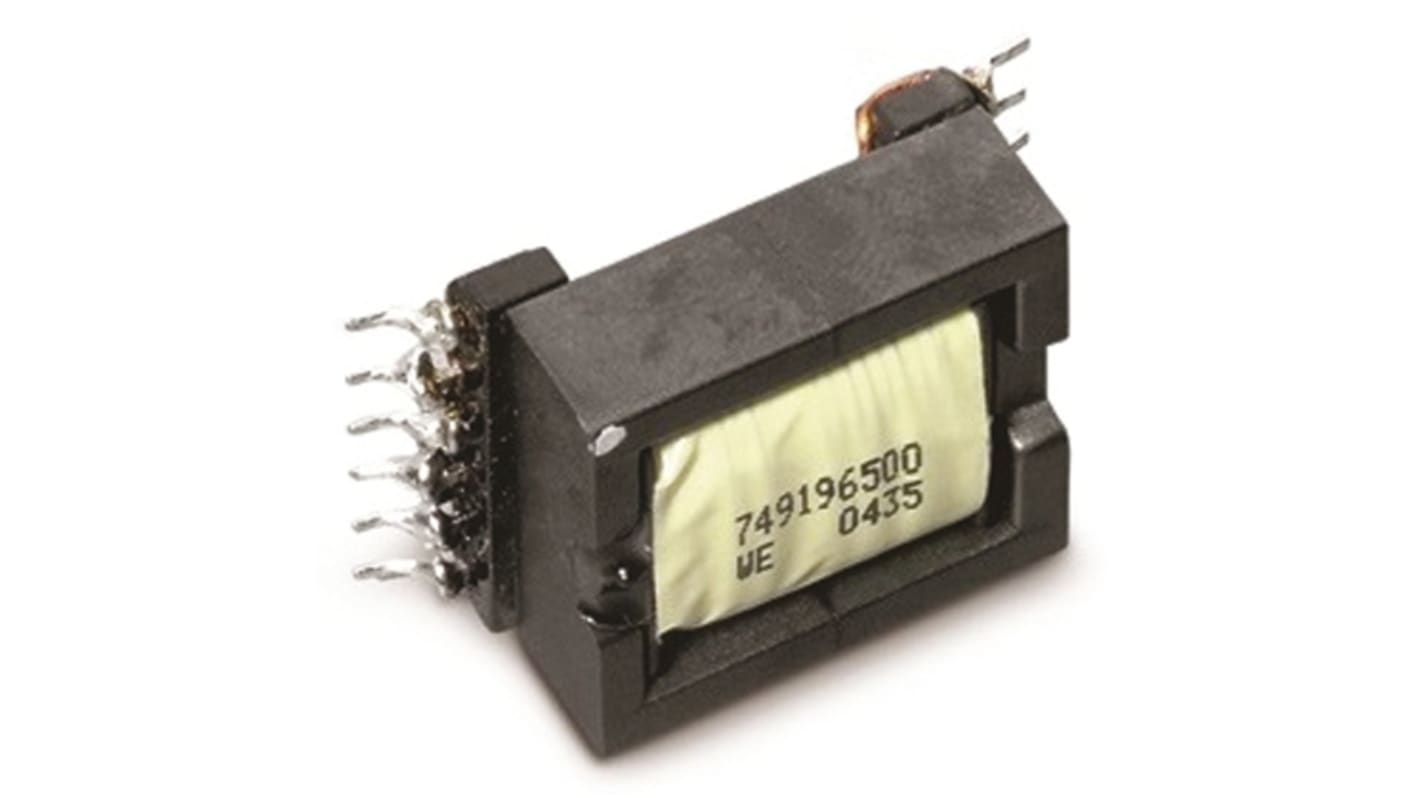

Wurth Elektronik Surface Pulse Transformer 1:1:1:1:1:1 Turns Ratio, 196 μH Prim. Inductance, 71.1mΩ Prim. Resistance
- RS 제품 번호:
- 522-6190
- 제조사 부품 번호:
- 749196501
- 제조업체:
- Wurth Elektronik
본 이미지는 참조용이오니 재확인이 필요하시면 문의해주세요.
Subtotal (1 unit)*
₩9,287.20
재고있음
- 66 개 단위 배송 준비 완료
더 자세한 내용이 필요하신가요? 필요한 수량을 입력하고 '배송일 확인'을 클릭하면 더 많은 재고 및 배송 세부정보를 확인하실 수 있습니다.
수량 | 한팩당 |
|---|---|
| 1 + | ₩9,287.20 |
* 참고 가격: 실제 구매가격과 다를 수 있습니다
- RS 제품 번호:
- 522-6190
- 제조사 부품 번호:
- 749196501
- 제조업체:
- Wurth Elektronik
사양
참조 문서
제정법과 컴플라이언스
제품 세부 사항
제품 정보를 선택해 유사 제품을 찾기
모두 선택 | 제품 정보 | 값 |
|---|---|---|
| 브랜드 | Wurth Elektronik | |
| Product Type | Pulse Transformer | |
| Primary Inductance | 196μH | |
| Primary DC Resistance | 71.1mΩ | |
| Current | 1.7A | |
| Turns Ratio | 1:1:1:1:1:1 | |
| Mount Type | Surface | |
| Leakage Inductance | 0.24μH | |
| Number of Pins | 12 | |
| Minimum Operating Temperature | -40°C | |
| Maximum Operating Temperature | 125°C | |
| Maximum Operating Frequency | 1MHz | |
| Standards/Approvals | RoHS | |
| Series | WE‑BMS | |
| Width | 21 mm | |
| Length | 21mm | |
| Depth | 10.8mm | |
| Isolation Voltage | 500V | |
| 모두 선택 | ||
|---|---|---|
브랜드 Wurth Elektronik | ||
Product Type Pulse Transformer | ||
Primary Inductance 196μH | ||
Primary DC Resistance 71.1mΩ | ||
Current 1.7A | ||
Turns Ratio 1:1:1:1:1:1 | ||
Mount Type Surface | ||
Leakage Inductance 0.24μH | ||
Number of Pins 12 | ||
Minimum Operating Temperature -40°C | ||
Maximum Operating Temperature 125°C | ||
Maximum Operating Frequency 1MHz | ||
Standards/Approvals RoHS | ||
Series WE‑BMS | ||
Width 21 mm | ||
Length 21mm | ||
Depth 10.8mm | ||
Isolation Voltage 500V | ||
WE-FLEX Transformers
3x2 windings
Isolation voltage 500Vdc
Low stray inductance
Operating temperature: -40°C to +125°C
Applications include: flyback, forward, push-pull, step-down, step-up, SEPIC converters
Note
Power levels of between 1 and 50 Watts can be transformed with the WE-FLEX series transformers. They can be used at switching frequencies of up to 1 MHz.
