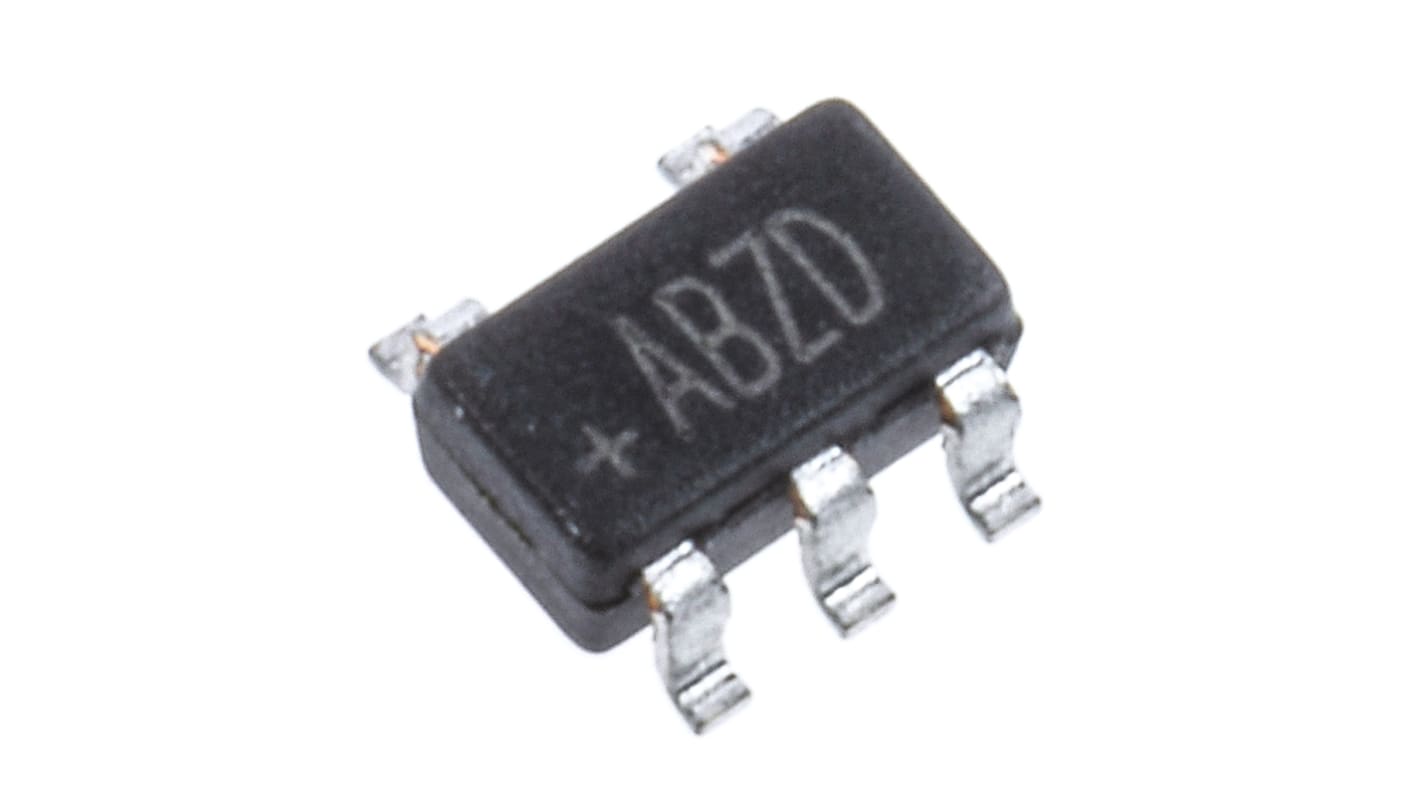

Toshiba TC7SH02FU,LJ(CT 2-Input NOR Logic Gate, 5-Pin SSOP
- RS 제품 번호:
- 896-6743
- 제조사 부품 번호:
- TC7SH02FU,LJ(CT
- 제조업체:
- Toshiba
본 이미지는 참조용이오니 재확인이 필요하시면 문의해주세요.
대량 구매 할인 기용 가능
Subtotal (1 pack of 100 units)*
₩9,024.00
재고있음
- 100 개 단위 배송 준비 완료
- 추가로 2025년 12월 23일 부터 3,800 개 단위 배송
더 자세한 내용이 필요하신가요? 필요한 수량을 입력하고 '배송일 확인'을 클릭하면 더 많은 재고 및 배송 세부정보를 확인하실 수 있습니다.
수량 | 한팩당 | 한팩당* |
|---|---|---|
| 100 - 100 | ₩90.24 | ₩8,948.80 |
| 200 - 400 | ₩86.48 | ₩8,723.20 |
| 500 - 900 | ₩84.60 | ₩8,516.40 |
| 1000 - 1900 | ₩82.72 | ₩8,290.80 |
| 2000 + | ₩80.84 | ₩8,084.00 |
* 참고 가격: 실제 구매가격과 다를 수 있습니다
- RS 제품 번호:
- 896-6743
- 제조사 부품 번호:
- TC7SH02FU,LJ(CT
- 제조업체:
- Toshiba
사양
참조 문서
제정법과 컴플라이언스
제품 세부 사항
제품 정보를 선택해 유사 제품을 찾기
모두 선택 | 제품 정보 | 값 |
|---|---|---|
| 브랜드 | Toshiba | |
| Logic Function | NOR | |
| Mounting Type | Surface Mount | |
| Number of Elements | 1 | |
| Number of Inputs per Gate | 2 | |
| Schmitt Trigger Input | No | |
| Package Type | SSOP | |
| Pin Count | 5 | |
| Logic Family | VHC | |
| Input Type | CMOS | |
| Maximum Operating Supply Voltage | 5.5 V | |
| Maximum High Level Output Current | -8mA | |
| Maximum Propagation Delay Time @ Maximum CL | 13 ns @ 50 pF | |
| Minimum Operating Supply Voltage | 2 V | |
| Maximum Low Level Output Current | 8mA | |
| Length | 2.9mm | |
| Output Type | CMOS | |
| Maximum Operating Temperature | +85 °C | |
| Minimum Operating Temperature | -40 °C | |
| Propagation Delay Test Condition | 50pF | |
| Dimensions | 2.9 x 1.6 x 1mm | |
| Width | 1.6mm | |
| Height | 1mm | |
| 모두 선택 | ||
|---|---|---|
브랜드 Toshiba | ||
Logic Function NOR | ||
Mounting Type Surface Mount | ||
Number of Elements 1 | ||
Number of Inputs per Gate 2 | ||
Schmitt Trigger Input No | ||
Package Type SSOP | ||
Pin Count 5 | ||
Logic Family VHC | ||
Input Type CMOS | ||
Maximum Operating Supply Voltage 5.5 V | ||
Maximum High Level Output Current -8mA | ||
Maximum Propagation Delay Time @ Maximum CL 13 ns @ 50 pF | ||
Minimum Operating Supply Voltage 2 V | ||
Maximum Low Level Output Current 8mA | ||
Length 2.9mm | ||
Output Type CMOS | ||
Maximum Operating Temperature +85 °C | ||
Minimum Operating Temperature -40 °C | ||
Propagation Delay Test Condition 50pF | ||
Dimensions 2.9 x 1.6 x 1mm | ||
Width 1.6mm | ||
Height 1mm | ||
- COO (Country of Origin):
- TH
L-MOS Very High-Speed Series, Toshiba
Toshiba L-MOS TC7SH series very high speed logic devices
• High speed operation: Typical tpd of 4ns at 5V
• Low power dissipation
• High noise immunity
• Wide operating voltage range: 2 to 5.5V
• Low power dissipation
• High noise immunity
• Wide operating voltage range: 2 to 5.5V
L-MOS Family Logic ICs
One-Gate Logic (L-MOS)
