Broadcom AEDR-8502-102, Encoder 15 mA, 8-Pin SMD

RS 제품 번호:: 174-3628
제조사 부품 번호:: AEDR-8502-102
제조업체:: Broadcom

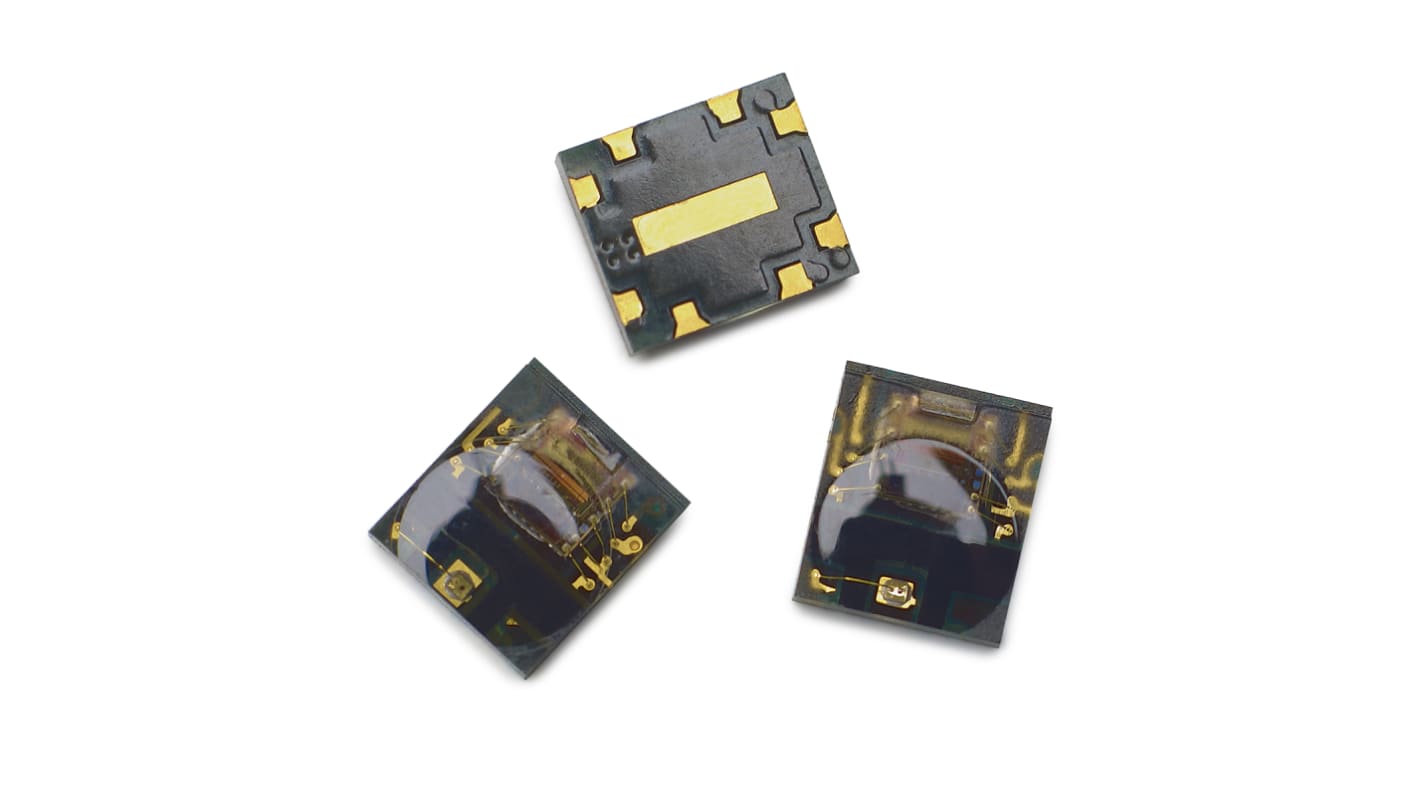

Broadcom AEDR-8502-102, Encoder 15 mA, 8-Pin SMD

본 이미지는 참조용이오니 재확인이 필요하시면 문의해주세요.

대량 구매 할인 기용 가능

Subtotal (1 reel of 100 units)*

₩2,604,928.00

재고있음

100 개 단위 배송 준비 완료

더 자세한 내용이 필요하신가요? 필요한 수량을 입력하고 '배송일 확인'을 클릭하면 더 많은 재고 및 배송 세부정보를 확인하실 수 있습니다.

수량	한팩당	릴당*
100 - 100	₩26,049.28	₩2,605,022.00
200 - 300	₩25,528.52	₩2,552,927.20
400 +	₩25,019.04	₩2,501,866.40

* 참고 가격: 실제 구매가격과 다를 수 있습니다

RS 제품 번호:: 174-3628
제조사 부품 번호:: AEDR-8502-102
제조업체:: Broadcom

참조 문서

제정법과 컴플라이언스

제품 세부 사항

제품 정보를 선택해 유사 제품을 찾기

모두 선택	제품 정보	값
	브랜드	Broadcom
	Logic Family	AEDR-850x
	Product Type	Encoder
	Number of Inputs	3
	Logic Function	Encoder
	Typical Supply Current	15mA
	Mount Type	Surface
	Package Type	SMD
	Pin Count	8
	Number of Outputs	2
	Minimum Supply Voltage	4.5V
	Maximum Supply Voltage	5.5V
	Minimum Operating Temperature	85°C
	Maximum Operating Temperature	-20°C
	Height	0.95mm
	Length	3.95mm
	Series	AEDR
	Width	3.4 mm
	Standards/Approvals	No
	Automotive Standard	No

	모두 선택
	브랜드 Broadcom
	Logic Family AEDR-850x
	Product Type Encoder
	Number of Inputs 3
	Logic Function Encoder
	Typical Supply Current 15mA
	Mount Type Surface
	Package Type SMD
	Pin Count 8
	Number of Outputs 2
	Minimum Supply Voltage 4.5V
	Maximum Supply Voltage 5.5V
	Minimum Operating Temperature 85°C
	Maximum Operating Temperature -20°C
	Height 0.95mm
	Length 3.95mm
	Series AEDR
	Width 3.4 mm
	Standards/Approvals No
	Automotive Standard No

Datasheet

The Broadcom AEDR-850x series encoders offer two-channel quadrature digital outputs and a 3rd channel, index digital outputs. Being TTL compatible, the outputs of the AEDR-850X 3 channel optical encoder can be interfaced directly with most of the signal processing circuitries. Hence the encoder provides great design-in flexibility and easy integration into existing systems.

World smallest 3 channels reflective technology encoder.

Surface mount leadless package 3.95 mm (L) x 3.4 mm(W) x 0.9562 mm (H)

3 channels; two channel quadrature digital outputs for direction sensing and a 3rd channel, Index digital output.

Build in interpolator, factor of 1x, 2x and 4x selectable via external pinouts

TTL compatible

Single 5 V supply

-20° C to 85° C absolute operating temperature

Encoding resolution: 294 to 304 (lines/inch)

Index Gating, Gated 360º e

Broadcom AEDR-8502-102, Encoder 15 mA, 8-Pin SMD
