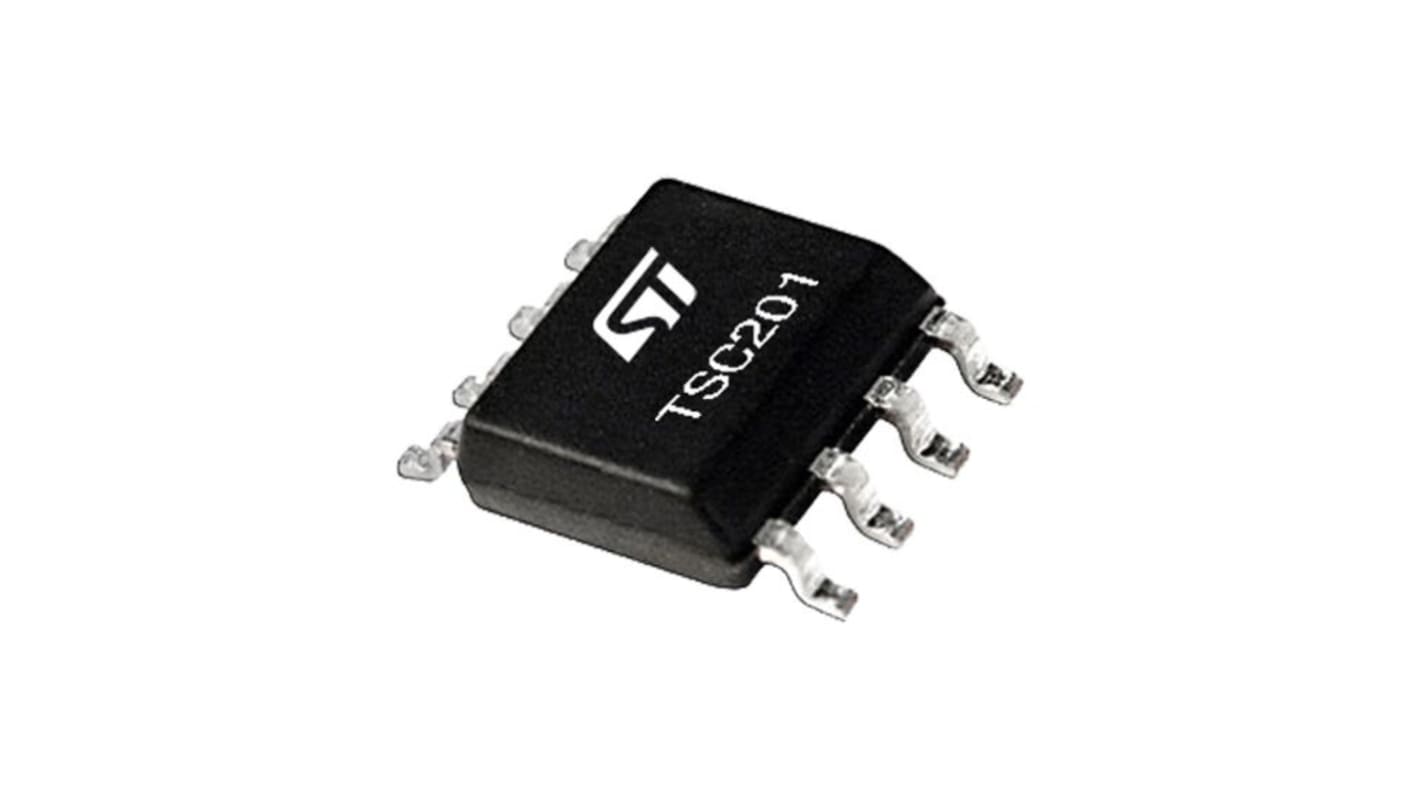

STMicroelectronics Analogue Voltage Current Sensing Amplifier Single 8-Pin SO-8

본 이미지는 참조용이오니 재확인이 필요하시면 문의해주세요.

모든 Current Sensing Amplifiers 열람하기

Subtotal (1 reel of 2500 units)*

₩6,354,400.00

Add to Basket
수량 선택 또는 입력
재고있음
  • 추가로 2025년 12월 15일 부터 2,500 개 단위 배송
더 자세한 내용이 필요하신가요? 필요한 수량을 입력하고 '배송일 확인'을 클릭하면 더 많은 재고 및 배송 세부정보를 확인하실 수 있습니다.
수량
한팩당
릴당*
2500 +₩2,541.76₩6,356,280.00

* 참고 가격: 실제 구매가격과 다를 수 있습니다

RS 제품 번호:
151-799
제조사 부품 번호:
TSC201IDT
제조업체:
STMicroelectronics
제품 정보를 선택해 유사 제품을 찾기
모두 선택

브랜드

STMicroelectronics

Product Type

Current Sensing Amplifier

Power Supply Type

Single

Maximum Supply Voltage

18V

Minimum Supply Voltage

2.7V

CMRR - Common Mode Rejection Ratio

80dB

Number of Channels

1

Package Type

SO-8

Pin Count

8

GBP - Gain Bandwidth Product

0.4MHz

Minimum Operating Temperature

-40°C

Standards/Approvals

RoHS

Height

5.12mm

Width

1.1 mm

Length

3.2mm

Series

TSC201

Automotive Standard

AEC-Q100

Maximum Operating Temperature

125°C

Output Type

Analogue Voltage

COO (Country of Origin):
MA
The STMicroelectronics Current Sense Amplifiers delivers an analog voltage output. It can sense current via a shunt resistor over a wide range of common mode voltages, from 16 to +80 V, whatever the supply voltage is. It integrate an open drain comparator with output latch function and an internal 0.6 V voltage reference connected to its input. The external resistor divider can then set the switching threshold.

Internal open drain comparator

Latching capability on comparator

High accuracy giving 3.5 % max error vs temperature

AEC Q100 qualified
